Traverse Type
GIGA series
전후축 구동형 고속 고정밀 취출 로봇
DOWNLOAD
제품 라인
- GIGA-3520
- GIGA-3525
- GIGA-5025
활용 분야
공통사양
- ▶적용 사출기(ton) 1,600~3,000 (수평 사출기)
▶주행축(mm) 3,500~4,000
▶상하축(mm) 2,000~3,000 (2배속)
▶구동 방식 전축 AC Servo
▶가반하중(Kg) 35 / 50 (Chuck Unit 포함)
▶전원 AC 380V, 50/60 Hz
Drawing
특징
- ■ 고속 취출 CYCLE TIME 구현 (Max. 40% 단축)
■ SLIM화된 BRIDGE 구조 적용
■ 안전과 에너지 절약 기능
- 작업구역, 제한구역 설정, Servo Sleep, 소비 전력 표시
■ 사용자 편의 기능
- 유지보수정보, 로봇 모니터링, 이력관리 등
■ 전축 AC servo 적용과 전후 구동 방식
■ 제진제어 기능 (최대 15배 진동 감소)
※기존 당사로봇 비교기준

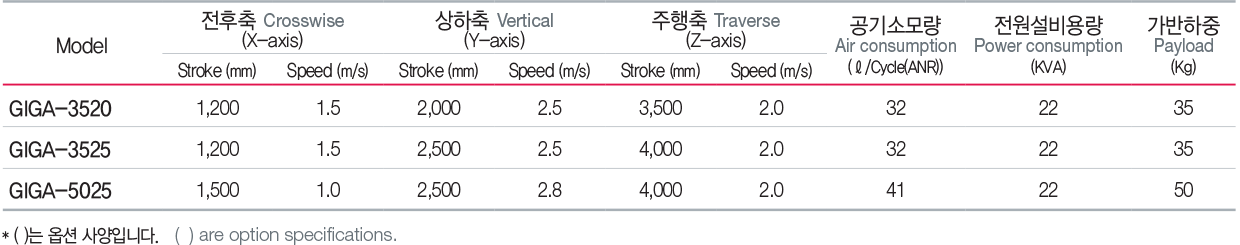

General specification

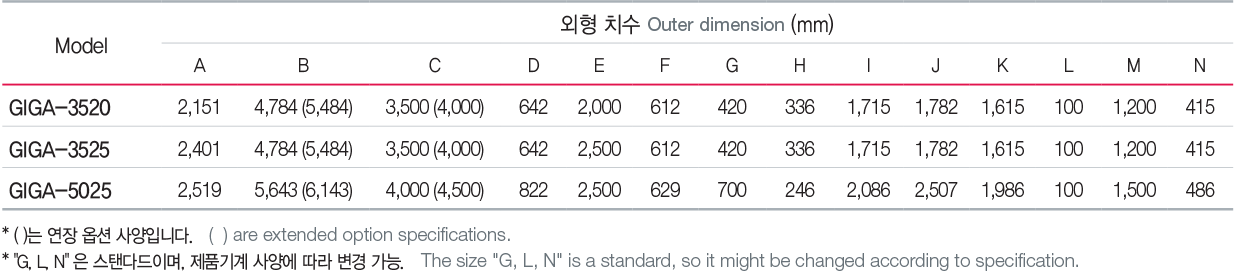

Dimensions
